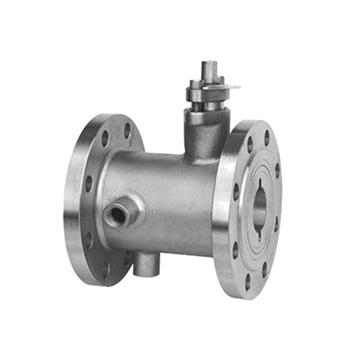

BQ41F-25 保溫夾套球閥
該系列閥具有良好的保溫、保冷特性，結構合理、重量輕、密封性好。其操作方式有手動、電動、氣動彈簧復位等。設計可按API、JIS、CB等標準，廣泛適用于石油、化工、冶金、制藥行業。
安裝方式：
常溫下的工作壓力 試驗壓力按下表規定
| 公稱壓力 | 常溫下最高使用壓力 | 殼體試驗壓力 | 閥座試驗壓力 | |
| 低壓氣密封試驗（MPa） | 高壓密封試驗（MPa） | |||
| 1.6 | 1.6 | 2.4 | 0.6 | 1.8 |
| 2.5 | 2.5 | 3.8 | 0.6 | 2.8 |
| 4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| 6.4 | 6.4 | 9.6 | 0.6 | 7 1 |
| CLASS 150 | 1.93 | 3.0 | 0.6 | 2 1 |
| CLASS 300 | 5.1 | 7.7 | 0.6 | 5 6 |
| JIS 10K | 1.37 | 2.4 | 0.6 | 1 5 |
| JIS 20K | 3.64 | 5.8 | 0.6 | 4.0 |
| 夾套部試驗壓力 | 1.0 | 1.5 | 0.6 | - |
| 亮套部介質適用溫度 | -29℃～100℃ | |||
主要零件材料：
| 零件名稱 | 材質 | ||||
| 閥體 | WCB | CF8 | CF8M | CF3 | CF3M |
| 球 | WCB+Cr | CF8 | CF8M | CF3 | CF3M |
| 閥桿 | 1Cr13 | 0Cr18Ni9 | 0Cr11Ni12Mo2 | 00Cr18Ni9 | 0Cr17Ni12Mo2 |
| 填料 | PTFE/柔性石墨 | ||||
密封副配對表：
|
||||||||||||||||||
樣圖：
尺寸表：
|
公稱 通徑 |
實際 通徑 |
L | JIS 10K | JIS 20K | ||||||||||||
| 法蘭 | D | G | T | f | c | N-h | 法蘭 | D | G | T | f | c | N-h | |||
| 20 | 19 | 117 | 40 |
140 (127) |
85 (73) |
16 (14.3) |
2 (1.6) |
105 (98.5) |
4-19 (4-16) |
40 |
140 (156) |
85 (73) |
18 (20.7) |
2 (1.6) |
105 (114.5) |
4-19 (4-22) |
| 25 | 25 | 127 | 50 |
155 (152) |
100 (92) |
16 (15.9) |
2 (1.6) |
120 (120.5) |
4-19 (4-19) |
50 |
155 (165) |
100 (92) |
18 (22.3) |
18 (22.3) |
2 (1.6) |
8-19 (8-19) |
| 40 | 38 | 165 | 65 |
175 (178) |
120 (105) |
18 (17.5) |
2 (1.6) |
140 (139.5) |
4-19 (4-19) |
65 |
175 (190) |
120 (105) |
20 (25.4) |
20 (25.4) |
2 (1.6) |
8-19 (8-22) |
| 50 | 51 | 178 | 80 |
185 (190) |
130 (127) |
18 (19.1) |
2 (1.6) |
150 (152.5) |
8-19 (4-19) |
80 |
200 (210) |
135 (127) |
22 (28.6) |
22 (28.6) |
2 (1.6) |
8-23 (8-22) |
| 80 | 76 | 229 | 150 |
280 (279) |
215 (216) |
22 (25.4) |
2 (1.6) |
240 (241.5) |
8-23 (8-22) |
|||||||
| 100 | 102 | 254 | 200 |
330 (343) |
265 (270) |
22 (28.6) |
2 (1.6) |
290 (298.5) |
12-23 (8-22) |
|||||||
| 150 | 152 | 292 | 250 |
400 (406) |
325 (324) |
24 (30.4) |
2 (1.6) |
355 (362.0) |
12-25 (12-25) |
|||||||
| 200 | 203 | 330 | 350 |
490 (533) |
415 (413) |
26 (30.5) |
3 (1.6) |
455 |
16-25 (12-29) |
|||||||
注：O內尺寸為ANSI標準尺寸，法蘭尺寸也可按JB 79-94的規定。
| 公稱通徑 | 結構尺寸 | H | W | ||
| E | Q | ZG3/4" | |||
| 20 | 58.5 | 147 | ZG3/4" | 101 | 160 |
| 25 | 63.5 | 156 | ZG3/4" | 106 | 160 |
| 40 | 62.5 | 181 | ZG3/4" | 125 | 230 |
| 50 | 68 | 218 | ZG3/4" | 135 | 230 |
| 80 | 82 | 275 | ZG3/4" | 193 | 400 |
| 100 | 83 | 300 | ZG3/4" | 265 | 700 |
| 150 | 95 | 403 | ZG3" | 355 | 1100 |
| 200 | 100 | 492 | ZG3" | 410 | 1500 |
