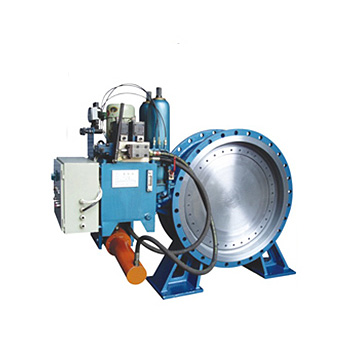

蓄能器式液控緩閉止回蝶閥

  • 產品概述
  • 產品數據


HD7X41X(H) 型 PN6~PN16 蓄能器式液控緩閉止回蝶閥主要用在熱電廠并聯機組和煤氣余熱發電機組上,用以作為保護系統安全的緊急切斷閥門。蓄能器式液控閉止回蝶閥是在消化吸收歐美液控閥門新技術基礎上研制而成的新型產品。目前該閥門是我國新一代液控蝶閥,它兼有閘閥和止回閥的功能,是一種能按預先調定的程序,分兩階段(先快關一定角度,再慢速關閉剩余角度)關閉的動作來消除水錘對管網破壞的理想控制設備。本閥的控制系統采用蓄能罐取代了目前國內同行廠家生產的重錘,將重錘勢能變為流體蓄能,不僅節省了安裝空間,避免了運行時維護人員的人身傷亡事故和精神上的不安全感和恐懼感,其控制機構構思新穎,設計合理,體積小,重量輕,功能齊全,節能節材,維修方便,且維修時不需要停止水泵工作等,能簡便地實現泵閥聯鎖程序控制及微機集中控制,停電時,可利用蓄能器(帶UPS不間斷電源系統進行操作)或使用搖動手動油泵即可完成關閉、開啟動作,十分方便。



產品特點:

1.蓄能器式液控緩閉止回蝶閥的液壓、電氣控制部分與閥體可以分離或就近安裝,用戶可根據情況選擇。

2.閥門控制方式可以選擇:可以根據用戶系統進行調配電器液壓元件。

3.開閥時間:10~90秒(可調)
 快關時間:1.5~20秒(可調)
 慢關時間:6~90秒(可調)
 快關角度:70°±10°
 慢關角度:20°±10°
 全開狀態最小流阻系數:0.1



結構圖片:








主要外形和連接尺寸:



                      DN                      PN                      L                      L1                      L2                      L3                      L4                      法蘭連接尺寸
                      400                      0.6                      216                      556                      1449                      320                      440

                            GB/T17241

                            GB/T9113

                      1.0                      216                      556                      1449                      330                      440
                      1.6                      216                      556                      1449                      345                      440
                      450                      0.6                      222                      556                      1449                      370                      440
                      1.0                      222                      556                      1449                      380                      440
                      1.6                      222                      580                      1449                      395                      490
                      500                      0.6                      229                      580                      1449                      400                      440
                      1.0                      229                      580                      1449                      410                      490
                      1.6                      229                      580                      1449                      425                      490
                      600                      0.6                      267                      580                      1449                      440                      490
                      1.0                      267                      580                      1449                      460                      490
                      1.6                      267                      625                      1820                      470                      490
                      700                      0.6                      292                      625                      1449                      436                      490
                      1.0                      292                      625                      1820                      550                      545
                      1.6                      292                      625                      1820                      570                      545
                      800                      0.6                      318                      625                      1820                      625                      490
                      1.0                      318                      625                      1820                      640                      545
                      1.6                      318                      625                      1820                      660                      545
                      900                      0.6                      330                      625                      1820                      700                      545
                      1.0                      330                      625                      1820                      710                      545
                      1.6                      330                      675                      1820                      725                      610
                      1000                      0.6                      410                      625                      1820                      760                      610
                      1.0                      410                      675                      1820                      770                      610
                      1.6                      410                      675                      2180                      790                      610
                      1200                      0.6                      470                      675                      1820                      875                      610
                      1.0                      470                      675                      2180                      890                      610
                      1.6                      470                      729                      2180                      915                      720
                      1400                      0.6                      530                      729                      2180                      1000                      720
                      1.0                      530                      729                      2180                      1020                      720
                      1.6                      530                      781                      2180                      1045                      960
                      1600                      0.6                      600                      781                      2180                      1120                      720
                      1.0                      600                      781                      2180                      1140                      960
